1. Модуль стандартизированного размера 320ммx160мм, низкий ток, низкое тепловыделение, коэффициент контрастности 5000:1, высокая яркость, обновление >3840Гц, шкала серого 16бит, представление изображения без задержки или размазывания.

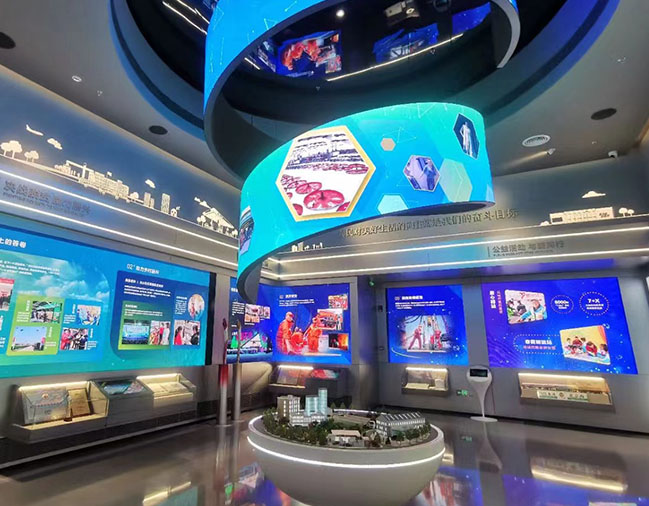

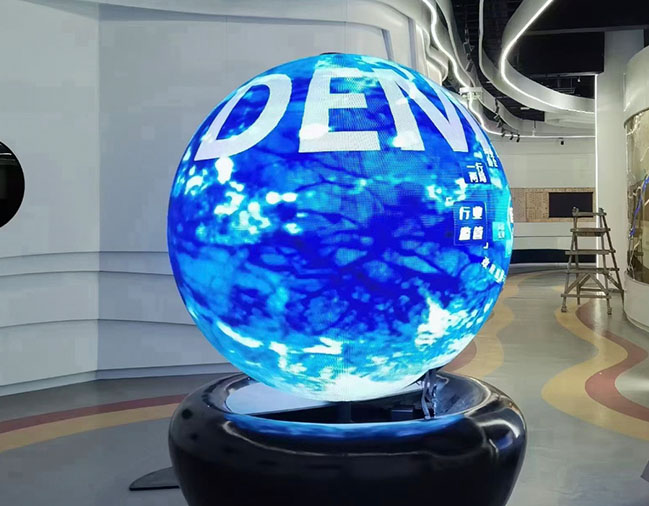

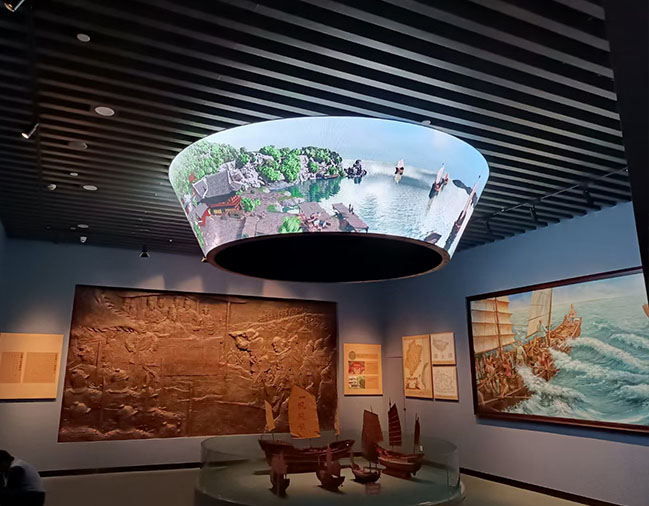

2. Минимальный изгибаемый диаметр составляет до 509 мм, а угол обзора – до 160°. Он подходит для изогнутых гибких дисплеев, таких как сценические фоны, выставочные залы и крытые конференц-залы. Он помогает улучшить качество окружающей среды и создать особую визуальную атмосферу.
3. В конструкции шкафа используется высокопрочный листовой металл с пескоструйной обработкой, с уникальным сегментированным процессом сращивания, который эффективно уменьшает зазоры сращивания экрана.
4. В модуле используется сильная магнитная адсорбция, магнит обработан на ЧПУ, а корпус экрана имеет хорошую плоскостность.
5. Дизайн переднего обслуживания силовой платы позволяет устанавливать модуль спереди в специальных сценариях, и может быть использован со специальными инструментами для удовлетворения переднего обслуживания.
6. Плата PCB изготовлена из гибкого мягкого картона, а маска / нижняя оболочка изготовлена из высококачественного силиконового материала.
7. Толщина модуля составляет всего 5,25 мм, ультратонкий дизайн и занимает мало места.
Данные спецификации применяются только к модулям 320×160 мм серии Soft Display, шаг пикселя включает P1.25, P1.538, P1.86, P2, P2.5, P2.58, P3, P3.076, P4.
|
Классификация |
Имя |
Требование |
|
|
|
Техника параметр |
Шаг пикселей (мм) |
АС-А-П1.25 |
АС-А-П1.538 |
АС-А-П1.86 |
|
Плотность пикселей (пикселей/м²) |
640000 |
422500 |
288906 |
|
|
Тип упаковки LED |
SMD1010 |
SMD1212 |
SMD1212 |
|
|
Пиксельная композиция |
1Р1Г1Б |
1Р1Г1Б |
1Р1Г1Б |
|
|
Размер модуля (мм) |
320*160*5.25 |
320*160*5.25 |
320*160*5.25 |
|
|
Модуль Состав |
Согласно Размер шкафа |
Согласно Размер шкафа |
Согласно Размер шкафа |
|
|
Модуль Плоскостность (мм) Плоскостность (мм) |
≤0,5-1 |
≤0,5-1 |
≤0,5-1 |
|
|
Модуль Разрешение (в пикселях) |
256*128 |
208*104 |
172*86 |
|
|
Материал модуля |
Силиконовый мягкий Нижний корпус |
Силиконовый мягкий Нижний корпус |
Силиконовый мягкий Нижний корпус |
|
|
Вес модуля (кг/шт) |
0.334 |
0.330 |
0.316 |
|
|
Режим сканирования (S) |
1/64 |
1/52 |
1/43 |
|
|
Частота обновления (Гц) |
≥3840 |
≥3840 |
≥3840 |
|
|
Частота кадров (Гц) |
60 |
60 |
60 |
|
|
Уровень серого |
16 |
16 |
16 |
|
|
Материал корпуса: железный ящик |
Железный ящик |
Железный ящик |
Железный ящик |
|
|
Шкаф Вес (кг/нф) |
30 |
30 |
30 |
|
|
Размер шкафа (мм) |
может быть настроен по индивидуальному заказу в зависимости от размера модуля |
может быть настроен в соответствии с размером модуля |
может быть настроен по индивидуальному заказу в зависимости от размера модуля |
|
|
Шкаф Плоскостность (мм) |
≤0,3 |
≤0,3 |
≤ 0,3 |
|
|
Тариф IP |
IP43 |
IP43 |
IP43 |
|
|
Режим технического обслуживания |
Передние или задние Установка и обслуживание |
Передние или задние Установка и обслуживание |
Передние или задние Установка и обслуживание |
|
|
Оптика характерный
|
Яркость (нит) |
800 |
800 |
800 |
|
Цвет Температура (К) |
3000—10000 (регулируется) |
3000—10000 (регулируется) |
3000—10000 (регулируется) |
|
|
Угол обзора |
≥ 140° |
≥ 140° |
≥ 140° |
|
|
Яркость Единообразие |
≥97% |
≥97% |
≥97% |
|
|
Контраст |
5000:1 |
5000:1 |
5000:1 |
|
|
Электрический параметр
|
Текущий (А) |
5 |
5 |
5 |
|
Входное напряжение (В) |
АС:110-220 |
АС:110-220 |
АС:110-220 |
|
|
Максимальная мощность Расход (Вт/м* |
490 |
490 |
440 |
|
|
Средняя потребляемая мощность (Вт/н/ч) |
165 |
165 |
150 |
|
|
Напряжение модуля (В) |
5 |
5 |
5 |
|
|
Максимальная потребляемая мощность модуля (Вт |
25 |
25 |
22.5 |
|
|
Типичный светодиод Время жизни (H) |
100000 |
100000 |
100000 |
|
|
Усаг параметр |
Условия эксплуатации (°C/% относительной влажности) |
20-85%, без конденсации |
20-85%, без конденсации |
20-85%, без конденсации |
|
Среда хранения (°C/% относительной влажности) |
20-80%, без конденсации |
20-80%, без конденсации |
20-80%, без конденсации |
|
|
Рабочая температура (°C) |
-10-50 |
-10-50 |
-10-50 |
|
|
Хранение Температура (°C) |
-20-60 |
-20-60 |
-20-60 |
|
|
Метод интерфейса сигнала |
ХАБ75 |
ХАБ75 |
ХАБ75 |
|
|
Сертификация |
RoHS, FCC, CE |
RoHS, FCC, CE |
RoHS, FCC, CE |
|
|
Классификация |
Имя |
Требование |
||||
|
Технический параметр |
Шаг пикселей (мм) |
АС-А-П2 |
АС-А-П2.5 |
АС-А-П2.58 |
АС-А-П3.076 |
АС-А-П4 |
|
Плотность пикселей (пикселей/м²) |
250000 |
160000 |
150156 |
105625 |
62500 |
|
|
Тип упаковки LED |
SMD1515 |
SMD1515 |
SMD2121 |
SMD1515 |
SMD2121 |
|
|
Пиксельная композиция |
1Р1Г1Б |
1Р1Г1Б |
1Р1Г1Б |
1Р1Г1Б |
1Р1Г1Б |
|
|
Размер модуля (мм) |
320*160*5.25 |
320*160*5.25 |
320*160*5.25 |
320*160*5.25 |
320*160*5.25 |
|
|
Модуль Состав |
Согласно Размер шкафа |
Согласно Размер шкафа |
Согласно Размер шкафа |
Согласно Размер шкафа |
Согласно Размер шкафа |
|
|
Плоскостность модуля (мм) |
≤0,5-1 |
≤0,5-1 |
≤0,5-1 |
≤0,5-1 |
≤0,5-1 |
|
|
Разрешение модуля (в пикселях) |
160*80 |
128*64 |
124*62 |
104*52 |
80*40 |
|
|
Материал модуля |
Силикон мягкая оболочка |
Силикон мягкая оболочка |
Силикон мягкая оболочка |
Силикон мягкая оболочка |
Силикон мягкая оболочка |
|
|
Вес модуля (КГ/ШТ) |
0.315 |
0.269 |
0.260 |
0.252 |
0.230 |
|
|
Режим сканирования (S) |
1/40 |
1/32 |
1/31 |
1/26 |
1/20 |
|
|
Частота обновления (Гц) |
≥3840 |
≥3840 |
≥3840 |
≥3840 |
≥5840 |
|
|
Частота кадров (Гц) |
60 |
60 |
60 |
60 |
60 |
|
|
Уровень серого |
16 |
16 |
16 |
16 |
16 |
|
|
Материал корпуса: железный ящик |
Железный ящик |
Железный ящик |
Железный ящик |
Железный ящик |
Железный ящик |
|
|
Вес шкафа (кг/м²) |
30 |
30 |
30 |
30 |
30 |
|
|
Размер шкафа (мм) |
может быть Настроить Согласно Размер модуля |
может быть Настроить Согласно Размер модуля |
может быть Настроить Согласно Размер модуля |
может быть Настроить Согласно Размер модуля |
может быть Настроить Согласно Размер модуля |
|
|
Шкаф Плоскостность (мм) |
≤0,3 |
≤0,3 |
≤ 0,3 |
≤0,3 |
≤ 0,3 |
|
|
Тариф IP |
IP43 |
IP43 |
IP43 |
IP43 |
IP43 |
|
|
Режим технического обслуживания |
Спереди или сзади Установка и содержание |
Спереди или сзади Установка и содержание |
Спереди или сзади Установка и содержание |
Спереди или сзади Установка и содержание |
Спереди или сзади Установка и содержание |
|
|
Оптический характерный |
Яркость (нит) |
800 |
800 |
800 |
800 |
800 |
|
Цвет Температура (К) |
3000—10000 (регулируется) |
3000—10000 (регулируется) |
5000—10000 (регулируется) |
3000—10000 (регулируется) |
3000—10000 (регулируется) |
|
|
Равномерность яркости |
≥97% |
≥97% |
≥97% |
≥97% |
≥97% |
|
|
Угол обзора |
≥ 140° |
≥ 140° |
≥ 140° |
≥ 140° |
≥ 140° |
|
|
Контраст |
5000:1 |
5000:1 |
5000:1 |
5000:1 |
5000:1 |
|
|
Электрический параметр |
Текущий (А) |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
Входное напряжение (В) |
АС:110-220 |
АС:110-220 |
АС:110-220 |
АС:110-220 |
АС:110-220 |
|
|
Максимальная мощность Расход (Вт/м²) |
440 |
440 |
440 |
440 |
440 |
|
|
Средняя потребляемая мощность (Вт/м²) |
150 |
150 |
150 |
150 |
150 |
|
|
Модуль Напряжение (В) |
5 |
5 |
5 |
5 |
5 |
|
|
Максимальная потребляемая мощность модуля (Вт |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
|
|
Типичный светодиод Время жизни (H) |
100000 |
100000 |
100000 |
100000 |
100000 |
|
|
Употребление параметр |
Условия эксплуатации (°C/% относительной влажности) |
20-85%, без конденсации |
20-85%, без конденсации |
20-85%, без конденсации |
20-85%, без конденсации |
20-85%, без конденсации |
|
Среда хранения (°C/% относительной влажности) |
20-80%, без конденсации |
20-80%, без конденсации |
20-80%, без конденсации |
20-80%, без конденсации |
20-80%, без конденсации |
|
|
Рабочая температура (°C) |
-10-50 |
-10-50 |
-10-50 |
-10-50 |
-10-50 |
|
|
Хранение Температура (°C) |
-20-60 |
-20-60 |
-20-60 |
-20-60 |
-20-60 |
|
|
Метод интерфейса сигнала |
ХАБ75 |
ХАБ75 |
ХАБ75 |
ХАБ75 |
ХАБ75 |
|
|
Сертификация |
RoHS, FCC, CE |
RoHS, FCC, CE |
RoHS, FCC, CE |
RoHS, FCC, CE |
RoHS, FCC, CE |
|
